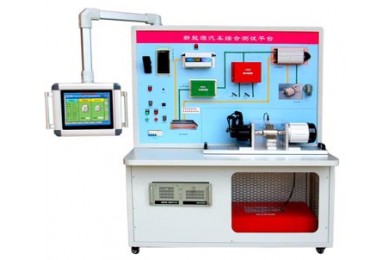

TY-QCX-204新能源汽車電機測試實驗平臺

TY-QCX-204新能源汽車電機測試實驗平臺

關 鍵 字:
產品編號:SN20180704153850678
產品描述

TY-QCX-204新能源汽車電機測試實驗平臺

一、產品概述
      該實驗臺可測量汽車電機穩態旋轉扭矩及動態過渡過程的旋轉扭矩、輸出轉矩、轉速信號,負載伺服電機(負載電機使用功率1.5KW以上的永磁同步電機,匹配被測電機的轉速、扭矩調節范圍,滿足對被測電機進行加載、反拖的測試需要;持轉速控制、轉矩控制兩種控制模式,可反拖被測電機實現再生能量回饋試驗。


二、技術性能:
1、工作電源:三相四線(或三相五線)~380V±5%  50Hz
2、溫度:-10℃~+40℃,相對濕度<85%(25℃)
3、裝置容量:<3KVA
4、重量:220Kg
5、外形尺寸:1600mm×700mm×1500mm
三、系統組成及功能
1、機構部分:電機導軌、聯軸器、編碼器、伺服電機110SY-M050301.5KW、伺服驅動器SG-20A等組成。
2、新能源汽車零部件:包含BMS電源管理系統、智能充電管理系統、整車控制器,動力電池組、電機控制器、驅動電機、電機控制檢測模塊等組成。
3、電源:
4、電機控制器:主接觸器粘連檢測驅動器過流檢測,加速器故障檢測,電機線圈開路短路檢測,電機驅動電路的檢測,同時可以檢測電機運行 的各個參數,電池電壓,加速器輸入幅值,電機電流、加速率和減速率。工作溫度-30-+50度。防護等級IP66.控制器效率>98%
5、數據采集模塊:完成電壓、電流、轉速、功率等采集,完成曲線繪制和打印。
6、控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。
7、供電電源:
供電電壓:DC9-36V;總電壓測量:范圍0-1000V,誤差:≦1%FS。總電流測量:范圍≦-500-500A;誤差≦1%FS;CAN總線:CAN 2.0B。電池串?dāng)?shù):5-60串,單體電壓檢測:范圍0-5V;溫度檢測:-40-125℃,2-10個監測點。
8、主模塊功能:數據采集(采集模塊、高壓模塊);充、放電管理;SOC、SOH估算;告警及保護管理;均衡管理;與整車數據交換;異常數據記錄;采集模塊功能,單體電壓測量溫度測量,均衡控制,高壓模塊功能(絕緣監測),電池組總電壓、預充電電壓測量,充、放電電流測量,絕緣狀態測量
9、電機控制器:主接觸器粘連檢測驅動器過流檢測,加速器故障檢測,電機線圈開路短路檢測,電機驅動電路的檢測,同時可以檢測電機運行 的各個參數,電池電壓,加速器輸入幅值,電機電流、加速率和減速率。工作溫度-30-+50度。防護等級IP66.控制器效率>98%
10、實訓桌:實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板、結構堅固,造型美觀大方,桌子左邊設有1個抽屜,右邊設有計算機鍵盤架,電腦桌與實驗桌一體化設計。
四、實訓項目:
驅動電動機啟動工況電流的數據分析、測試。
驅動電動機低速行駛工況電參數分析、測試
驅動電動機一般行駛工況電參數分析、測試
驅動電機純?nèi)傩旭偣r電參數分析、測試
驅動電機減速行駛工況工電參數分析、測試
驅動電機停車行駛工況電參數分析、測試
驅動電動機功率的數據分析、測試
驅動電機的扭矩?cái)?shù)據分析、動力測試
充電系統的在各種工況下的數據分析、測試
驅動電力系統在各種工況下的數據分析、測試
電機控制器的輸出控制數據分析、測試
電機加載實驗
電機空載實驗
BMS充電效率實驗
電機驅動器效率實驗;
系統效率實驗
鋰電池充放電實驗
