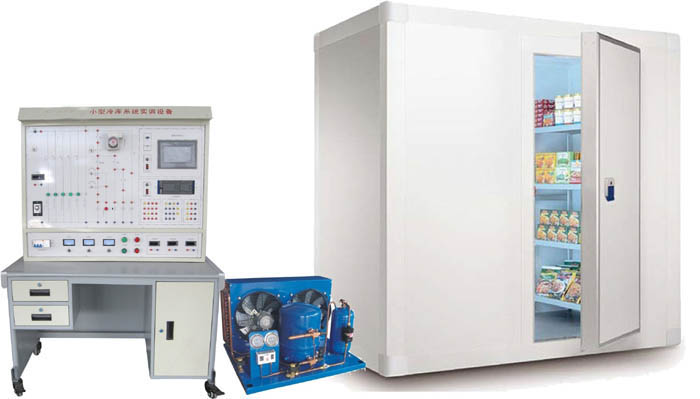

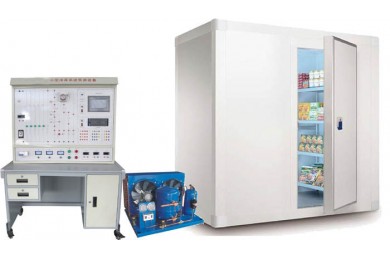

一、產品結構
桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
桌面部分：采用25mm厚高度纖維板外貼進口防火板，PVC截面封邊，桌面鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
控制系統：控制系統外殼由全鋼精加個而成，整體環氧聚塑噴涂，面板采用鋁板噴涂彩色蝕刻技術。面板上裝有各種測量儀表，顯示來自小型冷庫系統能趕上的被測點參數，包括電壓、電流、溫度、壓力等指標。此外集合PLC、觸摸屏、機電線路控制系統，學員可以方便測量各種電類信號。
二、技術參數
?額定功率：800W；
?額定電壓：AC380V，50Hz；
?制冷量：約600Kcal/n；
?控溫：高溫庫可以控制在5℃ 左右，低溫庫可以控制在-15℃左右；
?壓縮機功率：3PH；
?防護等級：IP44；
?安全保護：過壓、過流、漏電保護措施。
三、系統說明
冷庫教學實驗臺由二個部分組成。
制冷系統。主要元件有電磁閥,熱力膨脹閥,手閥,蒸發壓力調節閥,機組等,還有相應的壓力表、數顯溫度表等。在該設備上進行實驗，可以讓學生徹底了解蒸發壓力調節閥的作用和使用方法。
蒸發壓力調節閥的工作原理是由一臺制冷機組同時向二個或二個以上的冷庫供應冷量,各庫要求的蒸發溫度(蒸發壓力)也不同,因為高溫庫的蒸發溫度較高,低溫庫的蒸發溫度較低,壓縮機工作時吸氣壓力是根據低溫庫的蒸發壓力,因此吸氣壓力較低。這時,那些需要保持較高蒸發溫度(即高溫庫)的蒸發器出口管路上便裝上蒸氣壓力調節閥(即背壓閥),使閥前的壓力保持在調定的范圍內,經過閥的節流,使閥后的壓力和吸氣壓力相同,這樣就保證了系統中各個蒸發器在各自不同工況下正常運轉。本系統使用的制冷劑為R22。
電氣控制系統。一機兩庫教學實驗臺匹配了相應的電氣控制系統，從制冷系統到電氣控制系統,都是圍繞數學而設計的。通過本臺實驗,能較熟悉進行操作、排除故障,通過對這套設備的學習，學生可以達到勞動部有關部門頒發的制冷工等級的中級水平。
四、故障點說明
本系統中設計了多個故障點，主要有：壓縮機故障模擬、啟動器故障模擬、過載保護器、溫控器故障模擬、門燈故障模擬、化霜繼電器故障模擬及相應的電路故障模擬等。
五、結構說明
實驗臺架采用不銹鋼材料制作，底部安裝有4個萬向輪。故障箱設置在實驗系統的后面機柜內，由教師進行故障點的設置。操作面板上安裝有電氣保護元件、電源指示等、過流保護、各種溫度表、壓力表、控制開關等。
六、能完成的實訓項目
冷庫電氣控制實訓練；
冷庫溫度自動調節裝置的調試；
冷庫實訓系統故障的檢測和排除；
制冷專用工具的基本操作；
冷庫系統的檢漏和維護；
小冷庫制冷系統的維修操作。
小型冷庫的電氣控制
小型冷庫的電器故障的設置和檢修
小型冷庫制冷系統啟動、運行那個、調試、保護技術
小型冷庫運行工況和運行參數的自動化檢測及分析
小型冷庫系統故障的設置和檢測
PLC可編程控制器的技術應用
組態技術應用
TY-9920LB型小型冷庫電氣實訓考核裝置
一、產品概述
該設備根據制冷和空調運用和維修專業的《制冷空調裝置的安裝操作與維修》、《冷庫制冷工藝》、《制冷空調自動化》等教材設計。設備配置了冷庫自動化電氣控制系統，風冷式制冷機組、小型冷庫等。
設備采用雙面柜設計，一面為中央空調電氣控制系統，一面為小型冷庫電氣控制系統，根據中央空調及小型冷庫電氣控制線路的要求裝置了漏電開關、熔斷器、交流接觸器、壓力控制器、電磁閥、按鈕及指示儀表等控制器件，并設置了十幾項小型冷庫系統的常見故障。適應于職業院校、技工學校等用于制冷專業進行中央空調及小型冷庫系統控制線路的操作、故障演示及排除等教學實訓。
二、技術參數：
(1) 輸入電源：三相四線(或三相五線)～380V±10% 50Hz；工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m；裝置容量：＜1.5kVA；外形參考尺寸： 700×600×1700mm；
(2) 交流電源：提供三相交流電源，可由電源總開關來控制。配有一只指針式交流電壓表，通過切換開關可指示輸入電網電壓值。
(3) 安全保護體系：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
(4) 指針式電壓表：量程0～450V ；真空壓力表：量程-0.1～1.5MPa ；真空壓力表：量程-0.1～3.5MPa；數顯溫度表：采用PT100傳感器，測量范圍-50～150℃；
三、實訓項目
1. 中央空調電氣線路認識與裝配
2. 小型冷庫電氣線路認識與裝配
3. 冷庫設備的使用常識和注意事項
4. 中央空調冷卻水泵不能工作或者損壞故障模擬排除
5. 中央空調冷卻風機不能工作或者損壞故障模擬排除
6. 中央空調制冷水泵不能工作或者損壞故障模擬排除
7. 中央空調壓縮機組不能工作或者損壞故障模擬排除
8. 中央空調室內風機組不能工作或者損壞故障模擬排除
9. 中央空調室外冷凝風機不能工作或者損壞故障模擬排除
10. 中央空調進水電磁閥Ⅰ不能工作或者損壞故障模擬排除
11. 中央空調出水電磁閥Ⅱ不能工作或者損壞故障模擬排除
12. 中央空調制熱水泵不能工作或者損壞故障模擬排除
13. 中央空調模擬鍋爐不能工作或者損壞故障模擬排除
14. 小型冷庫冷卻水泵不工作或者損壞故障模擬排除
15. 小型冷庫冷卻風機不工作或者損壞故障模擬排除
16. 小型冷庫制冷水泵不工作或者損壞故障模擬排除
17. 小型冷庫壓縮機組不工作或者損壞故障模擬排除
18. 小型冷庫室內風機不工作或者損壞故障模擬排除
19. 小型冷庫室外冷凝風機不工作或者損壞故障模擬排除
