TYDD-503型電力電子技術實訓裝置: 關 鍵字：; 產品編號：SN20230624102347866

產品描述

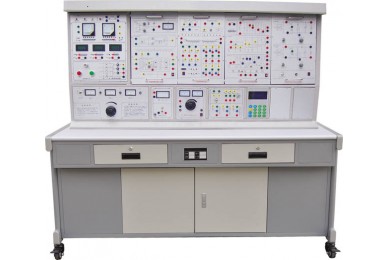

TYDD-503型電力電子技術實訓裝置

一、系統概述
“電力電子技術實訓裝置”是根據大中專院校開設的《電力電子學》、《變流技術》等課程教學內容的要求設計而成，并結合勞動和社會保障部制定的《國家職業標準》中維修電工（中級）、（高級）職業技能鑒定培訓相關內容，精心研制生產的實訓裝置。本實訓裝置可作為中高級維修電工、高級電工、技師及高級技師的技能培訓設備。

二、產品特點
1．控制屏采用框架式結構，裝置電源、測量?jī)x表、負載采用固定模式，實訓內容采用模塊化結構，通用性強，易于擴展。
2．面板各功能模塊的布局設計考慮了實驗時的線路接線的順序，學生易于接受。
3．實訓步驟遵循由簡到難、循序漸進的原則，從電力電子各種器件的基本特性開始，到基本電路的分析，典型電路的應用，各種故障的排除。
4．實訓內容注重電力電子器件應用的各種線路細節分析，對保護電路，防誤觸發等容易引起故障的細節之處著重進行訓練。
5．典型電路的實訓項目均來自于工業生產或?qū)嶋H生活中大量應用的線路，如溫度控制系統、調光裝置等，便于學生理論聯系實際，提高學生學習興趣和動手能力。
6．實訓裝置配置了實訓管理器，可通過非接觸式射頻卡設置故障，并對實訓時間、故障排除的次數、電源控制進行管理。
7．裝置具有完善的人身安全保護功能和設備安全保護功能，確保學生的人身安全和實訓順利進行。
三、技術規格
1、電源：三相AC380V士10%/50Hz，容量＜1.5kVA；
2、工作環境：溫度-10℃～+40℃，相對濕度＜85％(25℃)，海拔＜4000m；
3、重量：＜200kg；
4、尺寸：1600×680×1550mm
四、實訓項目
（一）功率器件及輔助元件特性實訓
1）電力二極管特性測試
2）晶閘管特性測試
3）雙向晶閘管特性測試
4）IGBT特性測試
5）MOSFET特性測試
6）GTR特性測試
7）脈沖變壓器特性
8）同步變壓器特性
9）過壓、過流保護電路
10）電力電子器件緩沖電路學習
（二）觸發電路實訓
1）單結晶體管觸發電路
3）TC787觸發電路
2）TC785觸發電路
（三）整流電路實訓
1、不控整流電路
1）單相半波不控整流電路
2）單相全波橋式不控整流
3）變壓器中心抽頭雙半波不控整流
4）三相星形連接不控整流電路
5）三相橋式全波不控整流
6）雙反星形連接不控整流
2、可控整流電路
1）單相半波可控整流
2）單相橋式半控整流
3）單相橋式全控整流
4）變壓器中心抽頭雙半波可控整流
5）三相星形連接半波可控整流
6）三相橋式半控整流電路
7）三相橋式全控整流
8）雙反星形可控整流
（四）逆變電路實訓
1）單相橋式整流有源逆變
2）三相橋式整流有源逆變
（五）交流調壓電路實訓
1）單相晶閘管交流調壓電路
2）單相雙向晶閘管交流調壓電路
3）三相雙向晶閘管交流調壓電路
4）調功電路
（六）斬波電路
1）升壓型斬波電路
2）降壓型斬波電路
3）升壓降壓型斬波電路
4）升、降壓與復合斬波電路
（七）典型線路實訓
1）半控型開關穩壓電源
2）調光電路
3）溫度自動控制裝置
（八）設置故障及排除故障實訓項目
1）電源相序錯誤
2）輸出電源缺相
3）直流電源斷電
4）給定輸出電壓不可調
5）給定輸出電壓短路
6）給定輸出開路
7）三相同步信號丟失
8）三相同步相位錯誤
9）三相脈沖移相不可控
10）三相觸發電路單相脈沖丟失
11）三相觸發電路多路脈沖丟失
12）三相觸發電路單路脈沖幅值偏低
13）三相觸發電路功放電路失效
14）二極管短路
15）二極管斷路
16）晶閘管門陰極斷路
17）晶閘管門陰極斷路
18）晶閘管快熔損壞
19）整流電路平波電抗器短路
20）整流電路負載開路
21）單相全橋可控整流電路不正常
22）單相全橋不可控整流電路不正常
23）三相全橋可控整流電路不正常
24）三相全橋不可控整流電路不正常

友情提示：

更多關于TYDD-503型電力電子技術實訓裝置相關信息以及相關產品，
請致電上海騰育公司銷售熱線：021-62278396 我們竭誠為您服務！
