TYDQ-10高低壓供配電技術成套實訓設備
高低壓供配電技術成套實訓設備是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備。低壓供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。

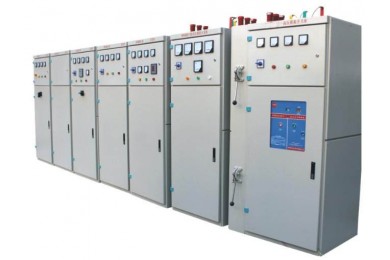

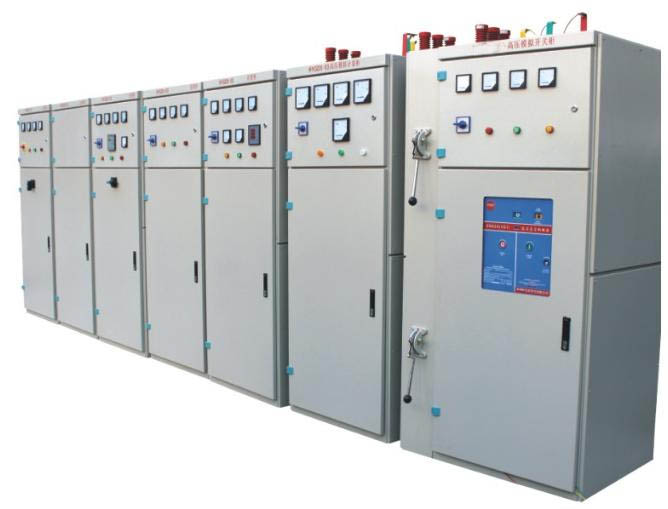

低壓供配電實訓考核設備（雙回路供電）是由進線柜、計量柜、補償柜、低壓出線柜、聯絡柜（橋內接線方式）、負載柜組成。
采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。
低壓供配電技術成套實訓設備適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。
低壓供配電技術成套實訓設備具有：⑴全面性，能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；⑵系統性，真實反映供配電系統的結構；⑶實操性，以較真實的工作現場，達到現場教學的目的，在提高學生動手能力的基礎上，加深對理論知識的理解；⑷安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制，為保證安全，除計量柜外，所有柜體配有開門斷電的繼電控制裝置。⑸示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態和大部分主接線。
2、低壓供配電技術成套實訓設備的功能和實訓項目
低壓供配電技術成套實訓設備包含不同的低壓配電柜，覆蓋了常見的低壓供配電的配置。
柜體安裝方式為整體安裝方式。進出線方式為上（下）進出線。
低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。
部分實訓項目：
配電系統運行方式實訓
低壓配電設備的倒合閘操作實訓
雙回路供電及聯絡柜操作實訓
互感器實訓
電流互感器接線方式
有功、無功電度表的接線實訓
多功能綜合儀表接線實訓
抄表實訓
4、開關電器實訓
⑴低壓框架斷路器的原理與接線
⑵低壓塑殼斷路器的原理與接線
⑶隔離開關的原理與接線
5、手動功率因數補償實訓
6、自動功率因數補償實訓
7、低壓配電線路分級保護實訓
8、接地保護實訓
9、0.4KV照明系統配電實訓
10、0.4KV動力系統配電實訓
11、母線聯絡柜倒閘實訓
12、安全操作規程培訓
13、供配電工、維修電工職業技能鑒定考核訓練
3、低壓供配電技術實訓設備主要配置、功能及主要性能、技術指標
|
序號
|
設備名稱
|
數量
（套）
|
用途
|
功能
|
主要性能及技術指標
|
|
1
|
進線柜
|
2
|
總電源控制
|
1、附進線帶漏電空氣開關（板后操作）
2、主斷路器可以手動操作也可以電動操作
3、帶有進線電壓指示儀表
4、可以進行各相電壓轉換操作
5、有三相電流指示儀表
6、斷路器板前操作
7、設備帶有前后有隔離保護鋼板
8、前后開有觀察窗
9、進線方式：上下均可進出線
|
1、斷路器：DW
2、電壓表： 450V
3、電流表：
4、互感器：
5、電壓轉換開關：LW5
6、空氣開關（帶漏電保護）：
|
|
2
|
計量柜
|
1
|
電能計量
|
有功功率顯示
無功功率顯示
有功電能計量
無功電能計量
綜合顯示儀表
電壓顯示
電流顯示
前后開有必要的觀察窗
|
電流互感器：
三相四線有功電度表：
三相四線無功電度表：有功功率顯示：
無功功率顯示：電壓表（指針式）：
電流表（指針式）：
綜合顯示儀表（數顯式）：
|
|
3
|
補償柜
|
1
|
功率因數補償
|
手動控制功能
自動控制功能
補償電容自動放電功能
補償電容自恢復功能
前后帶有觀察窗
電容保護采用斷路器保護
功率因數顯示
前后開有觀察窗
|
補償電容器：
接觸器：
小型斷路器：
功率因數表：
自動補償控制器：
|
|
4
|
出線柜（動力及照明柜）
|
1
|
動力及照明控制
|
抽屜式，帶有機械連鎖機構，帶有隔室每個控制單元帶有斷電保護和電壓指示每個柜體6支路（動力3個支路，照明三個支路），每支路控制電流16A
|
塑殼開關：
接觸器：
電壓表：
|
|
5
|
聯絡柜
|
1
|
聯絡
|
連通或者切斷兩個主柜之間電源
|
橋內接線方式
|
|
6
|
負載柜
|
1
|
動力、照明負荷
|
半開放式結構負載小車帶單元控制可移動，車輪帶自鎖裝置
|
感性負載10個單元，每個單元軸功率2.2KW阻性負載10個單元，每個單元功率1KW
|
|
7
|
安全防護材料與工具
|
1
|
1、絕緣手套2副
2、絕緣靴2副
3、絕緣地毯20㎡
4、套筒扳手1套（17件套）
5、梅花扳手1套（8件套）
6、呆頭扳手1套（8件套）
7、接地線（5M）
8、兆歐表(1000V)、萬用表(MY60)、鉗形表(5~200A)
9、電工常用工具
|
1、安全防護用品
2、安全防護用品
3、安全防護用品（正常的倒合閘、設備巡視、記錄防護）
4~9、電氣設備維護工具
|
1、安全防護用品應采用可在10KV環境下使用的合格產品。并能提供產品質量證明和企業資質證明。
|
|
8
|
安全標志
|
1
|
安全防護
|
|
|
4、低壓供配電技術成套實訓設備其他
⑴使用環境條件
1、周圍空氣溫度不高于+40℃，不低于-5℃,在24小時內平均溫度不高于+35℃。
2、相對濕度在溫度+40℃時不超過50%,在較低溫度時允許有較高的相對濕度，如+20℃時為90%；
3、空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；
4、無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；
5、海拔高度不超過2000米；
6、成套設備適用于以下溫度運輸和儲存；-25℃至+55℃。在短時間內（不超過24小時）不超過+70℃。
⑵主要技術參數
①、額定絕緣電壓：直流660V
②、額定工作電壓：交流380V
③、輔助電路額定工作電壓：交流380V、220V
④、母線額定電流：100A
⑤、分支母線額定電流：10~16A；
⑥、柜體尺寸：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm
⑶結構特征
①、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
②、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
③、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
④、機械聯鎖：GCK柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟以保證安全。
⑤、受電開關、聯絡開關（多回路供電時）及GCK柜的抽屜都具有兩個位置：接通位置及斷開位置。
⑷訂貨須知：
①、開關柜的頂部根據受電或聯絡需要可裝母線槽、橋架等，母線橋離柜頂高度及母線橋的長度可根據用戶需要由廠方設計配套供應（費用另算）。
②、負載柜其中感性負載22KW、阻性負載10KW。
③、受電點、負載點與低壓成套設備距離大于10M或采用銅、鋁排（我公司只提供五芯護套電纜），所發生費用（材料費、人工費、防護設施費等）均由采購方負擔。
④、成套設備進線前級供電保護設施（開關等）由采購方提供。
