TYSD-1型高速公路隧道及控制實訓系統

TYSD-1型高速公路隧道及控制實訓系統

關 鍵 字: 高速公路隧道及控制實訓系統
產品編號:SN20180628092259211
產品描述

TYSD-1高速公路隧道及控制實訓系統


一、系統概述
本實訓系統以高速公路隧道模型為框架,將高速公路隧道各個子系統(含通風、照明、消防、交通控制、監控子系統)完全放置于公路模型內進行設計,盡可能地體現高速公路隧道實際設計內容和形式。該產品是高速公路實訓系列產品中主要適用于“智能交通工程”、“公路運輸與管理”、“高等級公路維護與管理”、“交通安全與智能控制”等相關專業的實訓教學。
二、產品特點
1.系統以模型設計為框架,按實際高速公路隧道的設計內容和形式進行設計,能真正滿足交通類院校對高速公路隧道的教學需求。
2.將高速公路中的隧道通風子系統、隧道照明子系統、隧道消防子系統、隧道交通控制子系統、隧道監控子系統進行分開設計,實訓層次更加清晰、方便。
3.對于一氧化碳(CO)及能見度檢測器信號輸出采用了情景模擬的形式設計,實訓過程更加方便、形象。
4.隧道可變情報板和車道指示器的采用單片機編程和大型LED顯示,學生在實訓過程中還可以進行系統的二次設計與編程。
5.除了完成隧道中各個子系統的設計與操作實訓外,學生還可以在隧道中控室中進行控制器的編程及上位機監控界面的組態設計。
三、技術參數
1.工作電源:AC380V±10%  50Hz
2.工作環境:環境溫度范圍為-20℃~+45℃  相對濕度<85%  海拔<4000m
3.外形尺寸: L(沿隧道方面)×W(隧道寬度)×H(隧道高度)=4m×1.8m×2.3m
四、基本配置
1.隧道模型

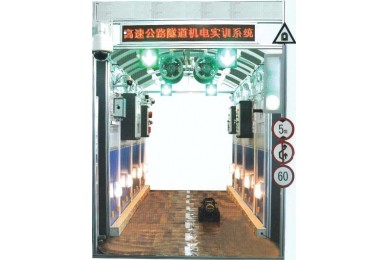

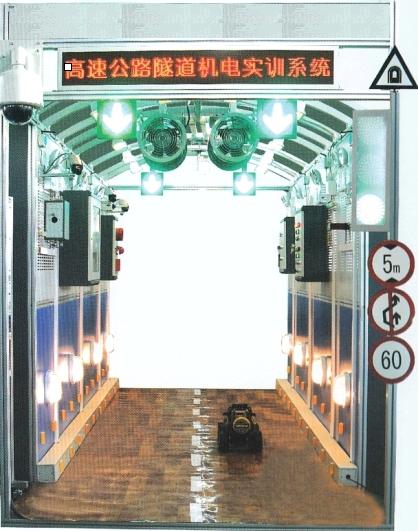

隧道模型由隧道接近段和入口段模型、隧道基本段模型、隧道擴展段模型、隧道出口段模型四部分組成。隧道每一段模型框架均采用鋁合金型材進行設計,其中除隧道接近段外,每一段模型由兩面隧道墻體(每一面墻體的上部為設備安裝網孔板,下部為實體)模型、人行道模型、頂棚(含頂部橫梁)及地板組成。隧道接近段和入口段、隧道基本段、隧道擴展段、隧道出口段之間用連接塊順序相連。整個隧道模型的高度為2.3米,長度約為4米(含隧道接入段)
2.隧道通風子系統
隧道通風子系統主要有軸流風機、一氧化碳(CO)及能見度(VI) 模擬檢測器、風速(WS)檢測器、風機控制柜等設備。
3.隧道照明子系統
隧道照明子系統主要設備有光亮度檢測器、模擬光源、應急照明燈、三防燈、頂棚燈、照明配電柜、照明控制器等。
4.隧道消防子系統
隧道消防子系統主要設備有手動報警按鈕、火焰探測器、消防箱(含消防栓、水帶、水槍、手提式CO2滅火器、手提式干粉滅火器等設備)、警號、消防控制器等。
5.隧道交通控制子系統
隧道交通控制子系統主要設備有車輛檢測器、車道指示器、可變情報板、各種標志(如可變限速標志、限高標志、隧道標志等)、交通控制器等。
6.隧道監控子系統
隧道監控子系統由視頻監控子系統和通風、消防、照明等系統和監控軟件組成。其中隧道視頻監控子系統主要有球形攝像機、彩色槍機、監視器、硬盤錄像機、矩陣等設備組成。
7.隧道中控室
隧道監控中心主要設備有監控系統的監視器、矩陣、硬盤錄像機、隧道各個子系統的控制器(西門子S7-200PLC及模擬量輸入輸出模塊)、聲光報警器、隧道檢測器的儀表顯示、隧道及隧道設備供電電源、變頻器等設備等。
五、實訓項目
1.隧道通風系統本地控制
2.隧道通風系統遠程控制
3.通風系統設計與控制
4.隧道照明系統設計與控制
5.隧道火災報警系統操作
6.消防設備的認識與使用
7.車輛檢測器的應用
8.隧道交通燈的設計與操作
9.可變情報板的設計與操作
10.高速公路隧道交通誘導與控制策略編程
11.隧道標志的認知
12.球形攝像機的接線與調試
13.彩色槍機的接線與調試
14.矩陣的使用與控制
15.硬盤錄像機的使用與控制
